簡述LED發展趨勢
發光二極管作為一種新的光源，它具有高效、環保、壽命長、節能等等不可比擬的強大優勢。它就是照明技術未來的發展趨勢。以下案例基于 NY8A051E單片機，工程師使用其設計了一種適用于家庭的多功能LED白光系統。
深圳宇凡微提供LED恒流驅動方案，可以實現LED燈多個級別控制光亮度。與此同時，系統還具有很多強大的功能，例如液晶顯示、溫度檢測、時間日歷、聲光鬧鐘等。

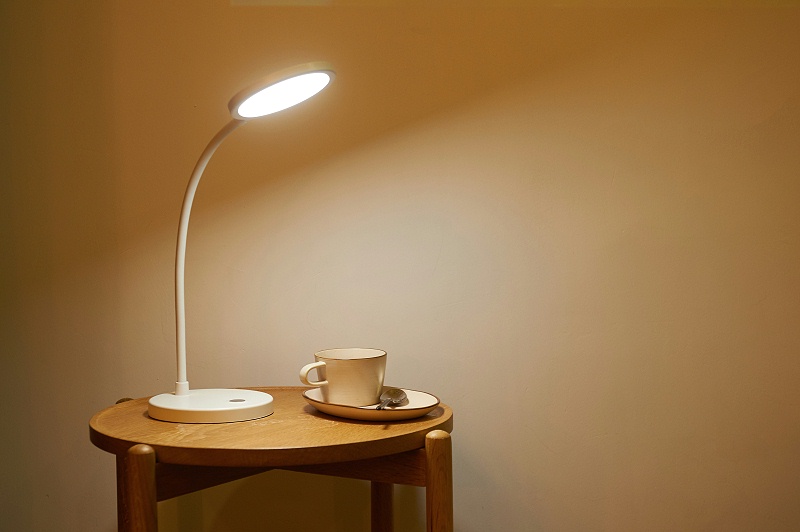

在此詳細介紹系統的軟硬件的設計過程。成功的實驗證明，該多功能發光二極管臺燈穩定、高效、豐富的功能，能夠適用家庭實際應用的要求。
全球能源危機和氣候變暖情況日益嚴重，節能環保已成為全球關注的話題。
照明是人類能源消耗的一個大方面。對于用電量而言，發達的國家照明用電量占總發電量的百分之19，中國也已達到了百分之12。

現今社會進入了“資源節約型、環境友好型”。可以預判，將來不久，發光二極管將取代現有的光源。

以下介紹單片機芯片系統

1、單片機主控系統
本設計的主控系統由深圳宇凡微公司的NY8A051E單片機芯片實現。P0端口外接10K上拉電阻，P0.0~P0.7同時作為NY8A051E的數據接口和液晶數據接口。P2.0~P2.3分別連接到芯片選擇CS端、地址門輸入AS端、數據選擇DS端和芯片的讀/寫輸入端R/W，P3.2連接到其鬧鐘中斷請求輸出IRQ端。P2.5~P2.7分別連接到使能EN端、數據/命令選擇RS端讀/寫選擇RW端。P2.4作為蜂鳴器控制端子。P3.0是芯片的信號輸入。P3.1、P3.4、P3.5、P3.6和P3.7的用作為S2-S6關鍵系統。1.1作為脈寬調制信號的輸出端，連接到脈寬調制調光控制芯片的調光端。系統晶振電路由12兆赫茲晶振和兩個30PF電容組成。復位電路由S1鍵、10K電阻和10uF電解電容組成。
2、恒流驅動系統

設計中，發光二極管光源相互是并聯的，由20毫米的高亮度和低功率的發光二極管燈泡進行組成。每一個發光二極管燈泡的電壓降都約為3.1V，工作電流約為20mA。根據白光發光二極管的正向特性，在端電壓超過正向?qū)妷簳r(shí)，微小的電壓波動就會導致工作電流的劇烈變化，影響了發光二極管的正常使用。固定的發光二極管應該使用恒流驅動。NY8A051E單片機芯片具有抖動特性，大大提高了電磁干擾，并且具有過溫、過壓、過流、發光二極管開路保護等多種功能。

通過芯片上的調光端子，方便地進行模擬和脈寬調制調光。模擬調光直接改變流過發光二極管的電流大小來實現亮度調節，除了亮度的變化之外，還會有白光的質量影響，不同電流下發出的白光的顏色偏移。

因此，設計采用的是脈寬調制調光方案。脈寬調制調光的基本原理：保持發光二極管的正向?qū)娏鞯暮愣ǎ⑶彝ㄟ^(guò)控制電流導通和截止的時間來改變輸入脈沖信號的占空比例，使發光二極管產生了明暗變化。利用了人眼的適應效應，當發光二極管的明暗變化頻率超過120赫茲時，眼睛不會感覺到閃爍，而是看到平均的發光二極管亮度。

脈寬調制調光的特點：發光二極管是正向?qū)娏骱愣ǎ?

                                    色度不會像模擬調光那樣發生變化。
