  • YF2711單機片

YF2711單機片

普冉芯片

YF2711是一塊8位的單片機電路,主要應用于為家電產品提供高抗干擾性能解決方案。

在線咨詢

服務熱線:0755-82225097

  • 產品詳情
產品概述Product overview

YF2711單機片概述

YF2711是一塊8位的單片機電路,主要應用于為家電產品提供高抗干擾性能解決方案。

功能特點Functional characteristics
  • 存儲器配置:OTP ROM 空間:1K * 16 位;RAM 空間:64 字節。4層堆棧緩存器
  • I/O引腳配置:輸入輸出雙向端口:P0、P4、P5;單向輸入引腳:P0.4,與復位引腳共用;具有喚醒功能的端口:P0 電平觸發;內置上拉電阻端口:P0、P4、P5;外部中斷引腳:P0.0:由寄存器PEDGE 控制;P0.1:下降沿觸發
  • 3級低電壓檢測系統(LVD):系統復位,監控系統電源;5個中斷源:3個內部中斷:TC0、TC1、ADC;2個外部中斷:INT0、INT1。
  • 強大的指令系統:單周期指令系統(1T)、大部分指令僅需一個周期、跳轉指令JMP可在整個ROM區執行、調用指令CALL可在整個ROM區執行、查表指令MOVC可尋址整個ROM區
  • 5+1通道12位ADC.:5個外部ADC 輸入;一個內部電池檢測;內部AD參考電壓(VDD、4V、3V、2V)
  • 兩個8位定時/計數器:TC0:自動裝載定時器/計數器/PWM0/ Buzzer輸出;TC1:自動裝載定時器/計數器/PWM1/ Buzzer 輸出。
  • 內置看門狗定時器,其時鐘源由內部低速RC振蕩提供(16KHz@3V,32KHz@5V)
  • 雙時鐘系統:外部高速時鐘:RC 模式,高達10 MHz;外部高速時鐘:晶體模式,高達16 MHz;內部高速時鐘:RC 模式,高達16MHz;內部低速時鐘:RC 模式,16KHz(3V),32KHz(5V)
  • 工作模式:普通模式:高、低速時鐘同時工作;低速模式:只有低速時鐘工作;睡眠模式:高、低速時鐘都停止工作;綠色模式:由TC0 周期性的喚醒

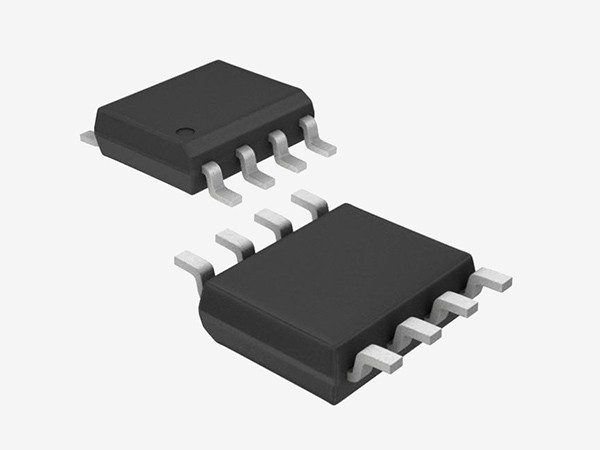

  • 封裝形式:P-DIP 14 pins;SOP 14 pins;SSOP 16 pins;SOP8

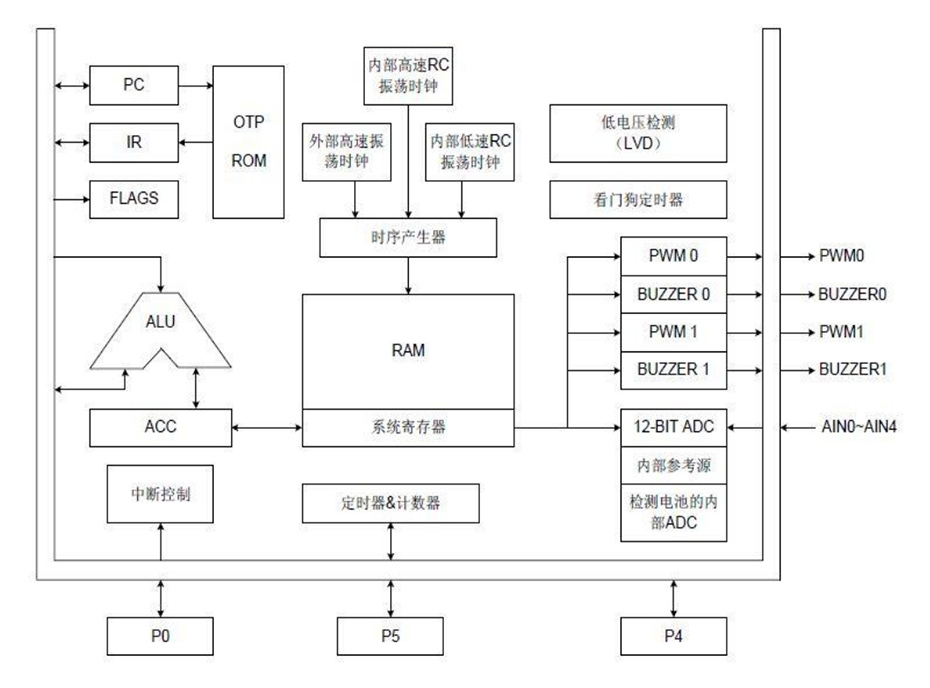

功能框圖Functional block diagram

YF2711單機片功能框圖

引腳排列圖Pin layout

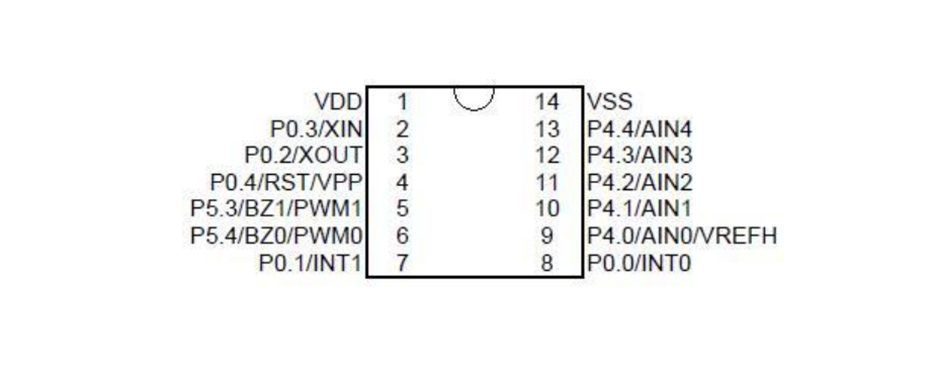

P-DIP14/SOP14引腳排列圖

YF2711單機片P-DIP14-SOP14引腳排列圖

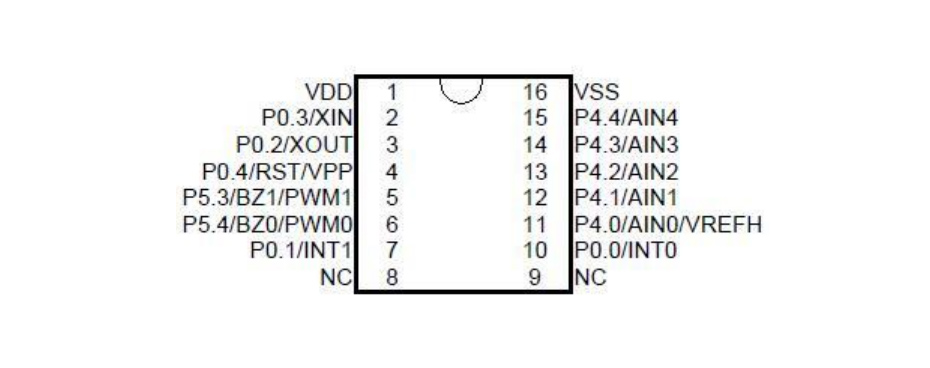

SSOP16引腳排列圖

YF2711單機片SSOP16引腳排列圖

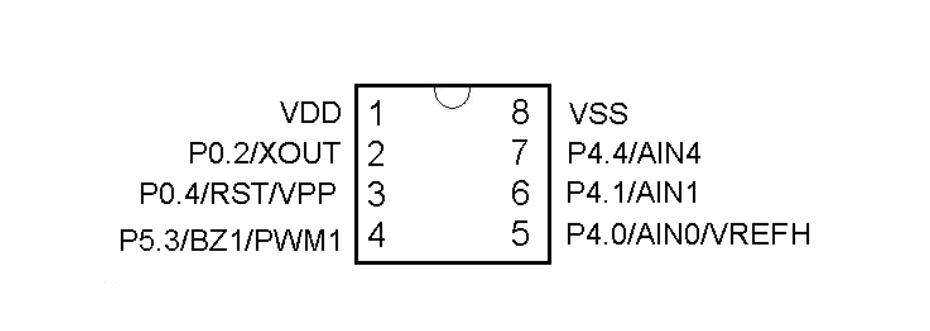

SOP8引腳排列圖

YF2711單機片SOP8引腳排列圖

引腳說明Pin description

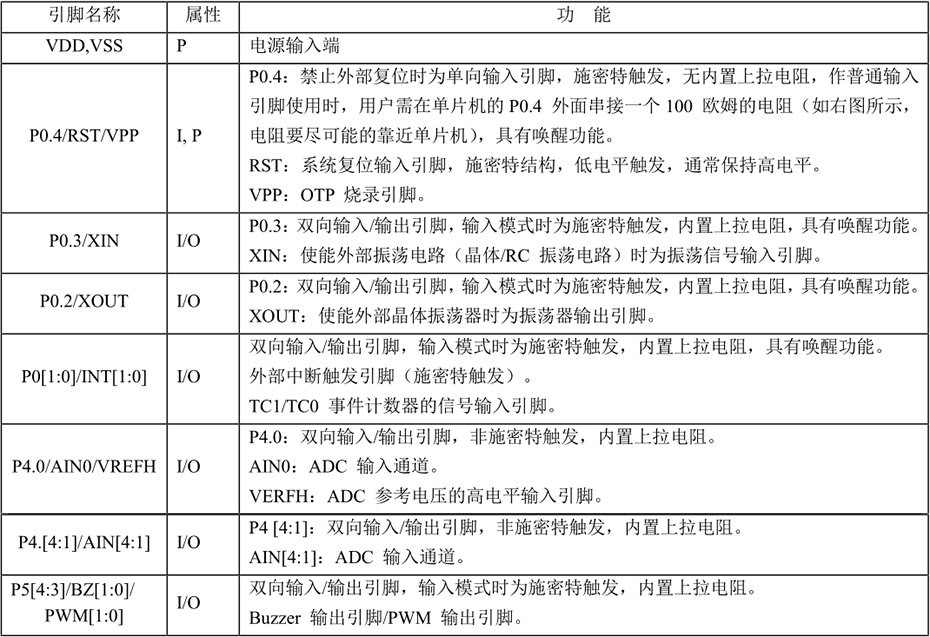

引腳說明及結構原理圖

YF2711單機片引腳說明及結構原理圖

封裝尺寸Package size

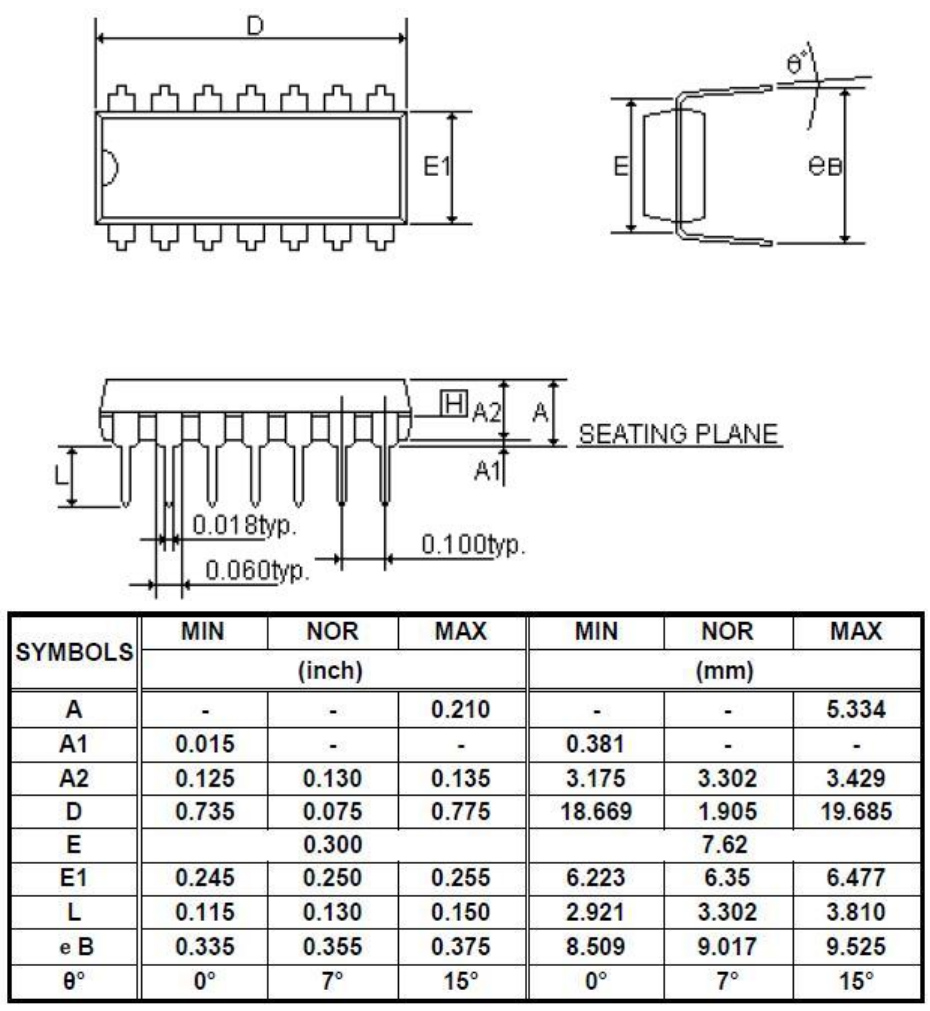

P-DIP14外形圖與封裝尺寸

YF2711單機片P-DIP14外形圖與封裝尺寸

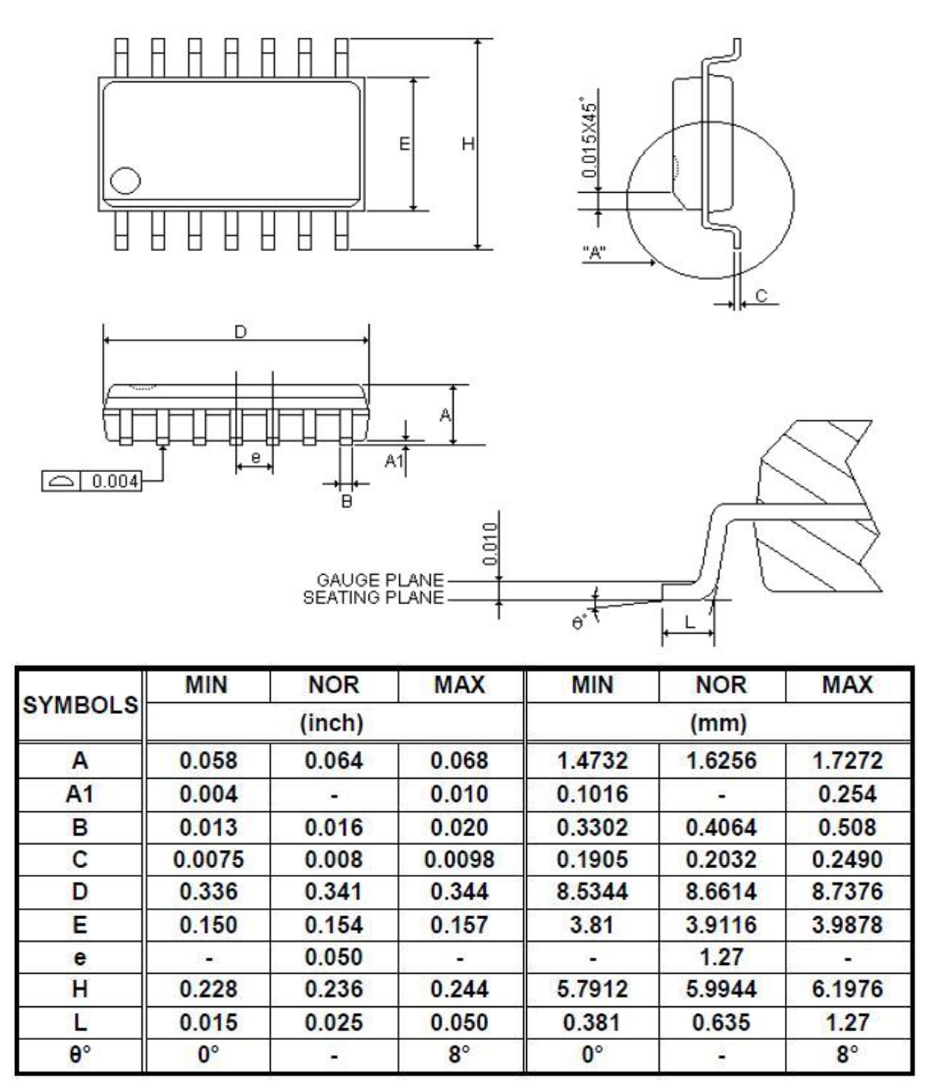

SSOP14外形圖與封裝尺寸

YF2711單機片SSOP14外形圖與封裝尺寸

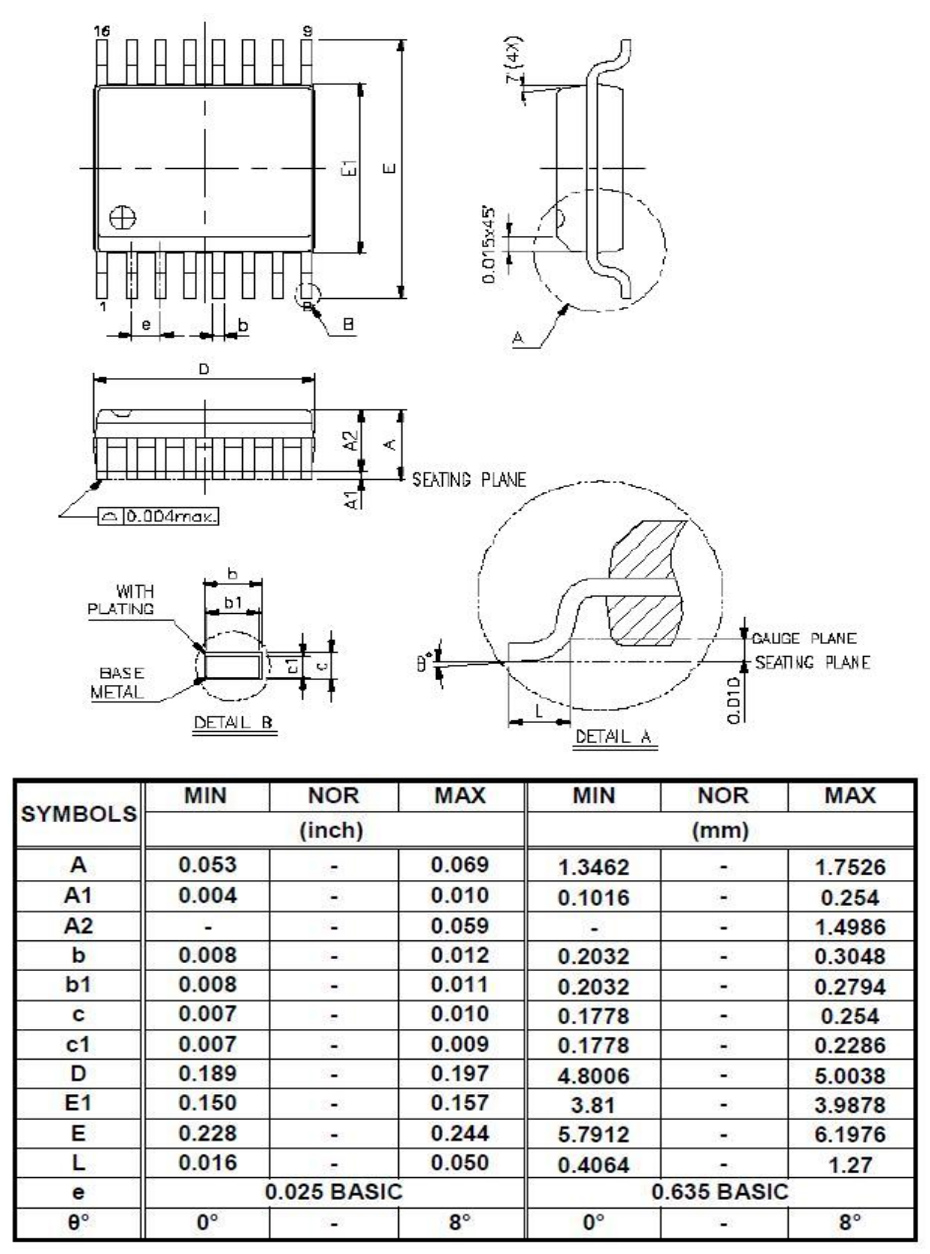

SSOP16外形圖與封裝尺寸

YF2711單機片SSOP16外形圖與封裝尺寸

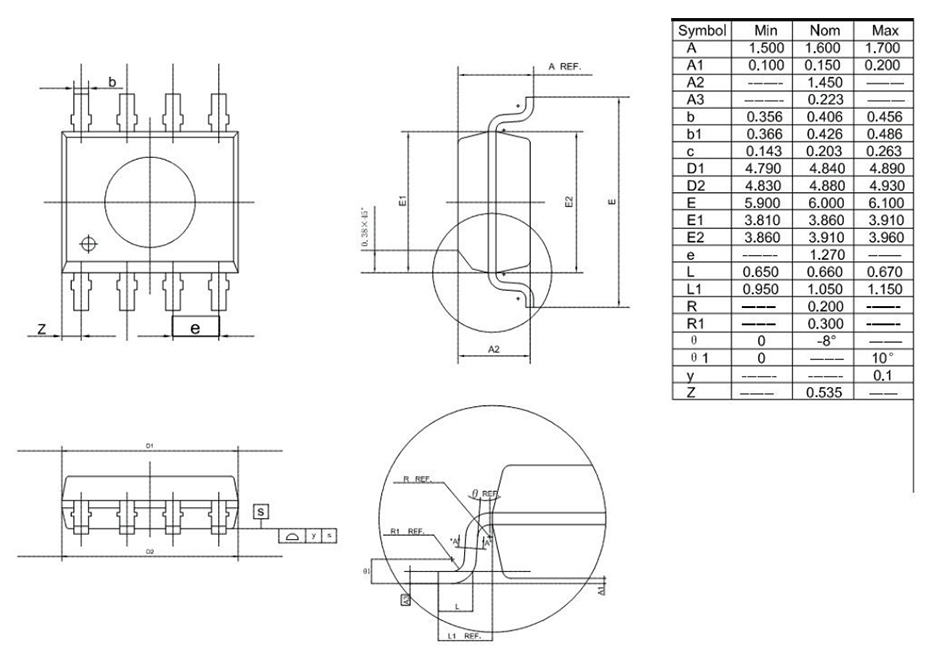

SOP8外形圖與封裝尺寸

YF2711單機片SOP8外形圖與封裝尺寸
