NY8A050E是以EPROM作為記憶體的 8 位元微控制器，專為多IO產品的應用而設計，例如遙控器、風扇/燈光控制或是游樂器周邊等等。採用CMOS制程并同時提供客戶低成本、高性能等優勢。NY8A050E核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓使用者輕鬆地以程式控制完成不同的應用。因此非常適合各種低記憶容量但又復雜的應用。
在I/O的資源方面，NY8A050E有 6 根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。
NY8A050E有一組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。
NY8A050E采用雙時鐘機制，高速振盪或者低速振盪都由內部RC振盪輸入。在雙時鐘機制下，NY8A050E可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。
在省電的模式下如待機模式(Standby mode)與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8A050E進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
寬廣的工作電壓：
2.0V ~ 5.5V @系統頻率≦8MHz。
2.2V ~ 5.5V @系統頻率>8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
512x14 bits EPROM。
32 bytes SRAM。
6 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PB[5:0]。
PB[3:0]可選擇輸入時使用內建下拉電阻。
PB[5:0]可選擇上拉電阻。
PB[5:0]可選擇開漏極輸出(Open-Drain)。
4 層程式堆棧 (Stack)。
存取資料有直接或間接定址模式。
一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。
內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
內建看門狗計時(WDT)，可由程式韌體控制開關。
雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。
高速振盪: I_HRC (1~20MHz內部高速RC振盪)
低速振盪: I_LRC (內部 32KHz低速RC振盪)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與 睡眠模式(Halt mode)。
叁種硬體中斷：
Timer0 溢位中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。
NY8A050E在待機模式(Standby mode)下的叁種喚醒中斷：
Timer0 溢位中斷。
PB 輸入狀態改變中斷。
外部中斷輸入。
NY8A050E在睡眠模式(Halt mode)下的二種喚醒中斷：
PB 輸入狀態改變中斷。
外部中斷輸入。

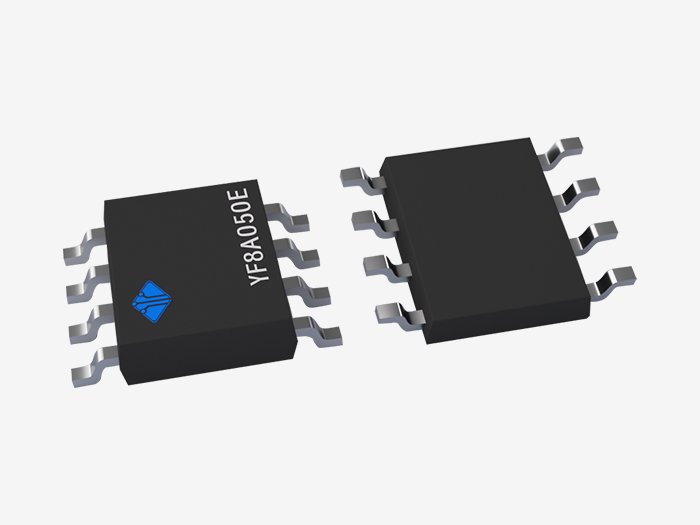

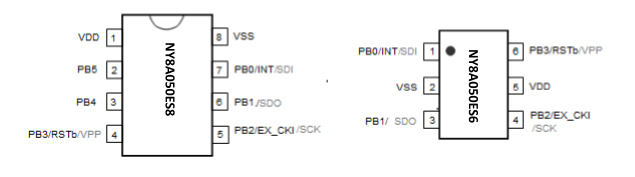

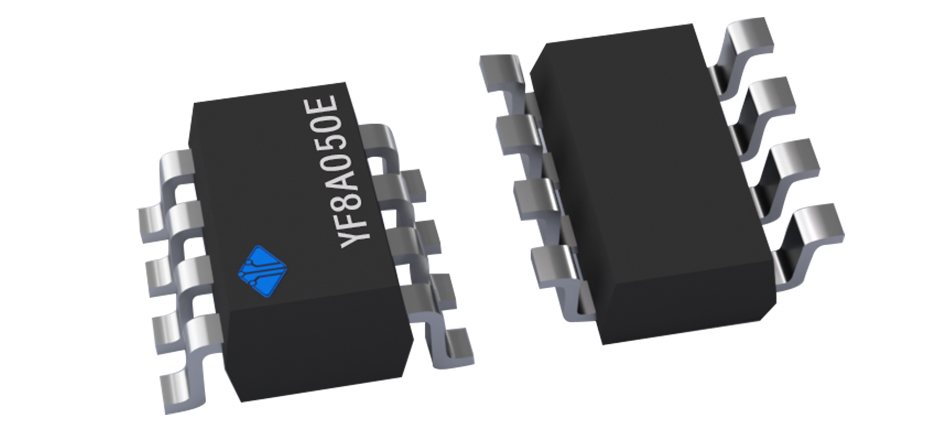

NY8A050E提供兩種封裝形式：SOP8 和SOT23-6
