NY8B072A 是以EPROM作為記憶體的 8 位元微控制器，專為家電或量測等等的I/O應用設計。采用CMOS制程并同時提供客戶低成本、高性能、及高抗電磁干擾等優勢。NY8B072A 核心建立在RISC精簡指令集架構可以很容易地做編輯和控制，共有 55 條指令。除了少數指令需要 2 個時序，大多數指令都是 1 個時序即能完成，可以讓使用者輕松地以程式控制完成不同的應用。因此非常適合各種中低記憶容量但又復雜的應用。
NY8B072A 內建高精度十二加一通道十二位元類比數位轉換器，與高精度電壓比較器，足以應付各種類比介面的偵測與量測。
在I/O的資源方面，NY8B072A 有 18 根彈性的雙向I/O腳，每個I/O腳都有單獨的暫存器控制為輸入或輸出腳。而且每一個I/O腳位都有附加的程式控制功能如上拉或下拉電阻或開漏極(Open-Drain) 輸出。此外針對紅外線搖控的產品方面，NY8B072A內建了可選擇頻率的大電流輸出紅外載波發射口(PA3)，電流可在 3V供電時達到 340mA。
NY8B072A 有四組計時器，可用系統頻率當作一般的計時的應用或者從外部訊號觸發來計數。另外NY8B072A 提供3 組 10 位元解析度的PWM輸出，3 組蜂鳴器輸出可用來驅動馬達、LED、或蜂鳴器等等。
NY8B072A 採用雙時鐘機制，高速振盪或者低速振盪都可以分別選擇內部RC振盪或外部Crystal輸入。在雙時鐘機制下，NY8B072A 可選擇多種工作模式如正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby mode) 與睡眠模式(Halt mode)可節省電力消耗延長電池壽命。并且微控制器在使用內部RC高速振盪時，低速振盪可以同時使用外部精準的Crystal計時。可以維持高速處理同時又能精準計算真實時間。
在省電的模式下如待機模式(Standby mode) 與睡眠模式(Halt mode)中，有多種事件可以觸發中斷喚醒NY8B072A進入正常操作模式(Normal) 或 慢速模式(Slow mode) 來處理突發事件。
寬廣的工作電壓：(指令週期為 4 個CPU clock，亦即 4T模式)
2.0V ~ 5.5V @系統頻率 ≦8MHz。
2.2V ~ 5.5V @系統頻率 >8MHz。
寬廣的工作溫度：-40°C ~ 85°C。
超過 ±8KV 的ESD。
雜訊過濾功能(Noise Filter) 打開時可容忍超過 ±4KV 的EFT。(操作電壓@5V)
2Kx14 bits EPROM。
128 bytes SRAM。

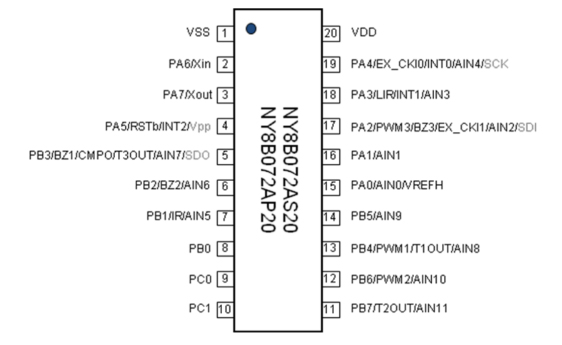

18 根可分別單獨控制輸入輸出方向的I/O腳(GPIO)、PA[7:0]、PB[7:0] 、PC[1:0]。
PA[5. 3:0]、PB[3:0] 及 PC[1:0] 可選擇輸入時使用內建下拉電阻。
PA[7:0]、PB[7:0] 及 PC[1:0]可選擇輸入時使用上拉電阻，上拉電阻可選擇 100KΩ或 1MΩ。(PA5 約為 80KΩ)PB[7:0]、PC[1:0] 可選擇開漏極輸出(Open-Drain)。
PA[5] 可選擇當作輸入或開漏極輸出(Open-Drain)。
所有I/O腳輸出可選擇定灌電流(Constant Sink Current) 或一般灌電流(Normal Sink Current)或大灌電流
(Large Sink Current)。
8 層程式堆棧(Stack)。
存取資料有直接或間接定址模式。
一組 8 位元上數計時器(Timer0)包含可程式化的頻率預除線路。
叁組 10 位元下數計時器(Timer1. 2. 3)可選重復載入或連續下數計時。
叁個 10 位元脈衝寬度調變(PW M1. 2. 3)。
叁個蜂鳴器輸出(BZ1. 2. 3)。
38/57KHz紅外線載波頻率可供選擇，同時載波之極性也可以根據數據作選擇。
大電流輸出紅外線載波發射口，可選一般或 340mA灌電流。
內建準確的低電壓偵測電路(LVD)。
內建十二加一通道 12 位元類比數位轉換器(Analog to Digital Converter)。
內建準確的電壓比較器(Voltage Comparator)。
內建上電復位電路(POR)。
內建低壓復位功能(LVR)。
內建看門狗計時(WDT)，可由程式韌體控制開關。
內建電阻頻率轉換器(RFC)功能。
雙時鐘機制，系統可以隨時切換高速振盪或者低速振盪。
高速振盪：E_HXT (超過 6MHz外部高速石英振盪)
E_XT (455K~6MHz外部石英振盪)
I_HRC (1~20MHz內部高速RC振盪)
低速振盪：E_LXT (32KHz外部低速石英振盪)
I_LRC (內部 32KHz低速RC振盪)
四種工作模式可隨系統需求調整電流消耗：正常模式(Normal)、慢速模式(Slow mode)、待機模式(Standby
mode) 與 睡眠模式(Halt mode)。
十二種硬體中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer2 借位中斷。
Timer3 借位中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
叁組外部中斷輸入。
低電壓偵測中斷。
比較器輸出轉態中斷。
類比數位轉換完成中斷。
NY8B072A在待機模式(Standby mode)下的十二種喚醒中斷：
Timer0 溢位中斷。
Timer1 借位中斷。
Timer2 借位中斷。
Timer3 借位中斷。
WDT 中斷。
PA/PB 輸入狀態改變中斷。
叁組外部中斷輸入。
低電壓偵測中斷。
比較器輸出轉態中斷。
類比數位轉換完成中斷。
NY8B072A在睡眠模式(Halt mode)下的五種喚醒中斷：
WDT 中斷。
PA/PB 輸入狀態改變中斷。
叁組外部中斷輸入。

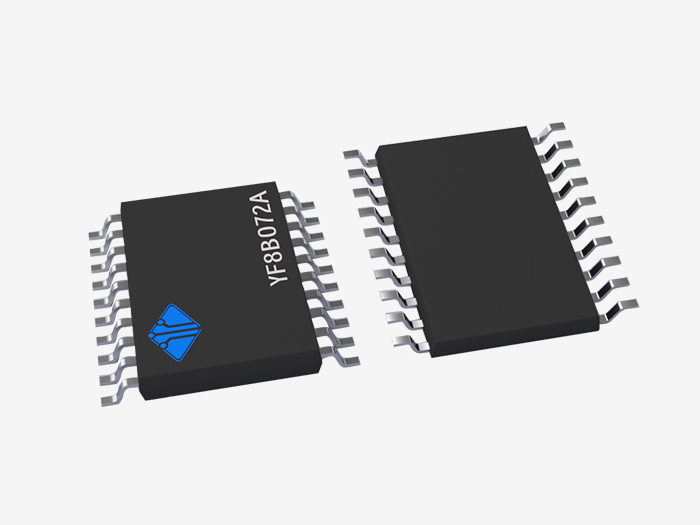

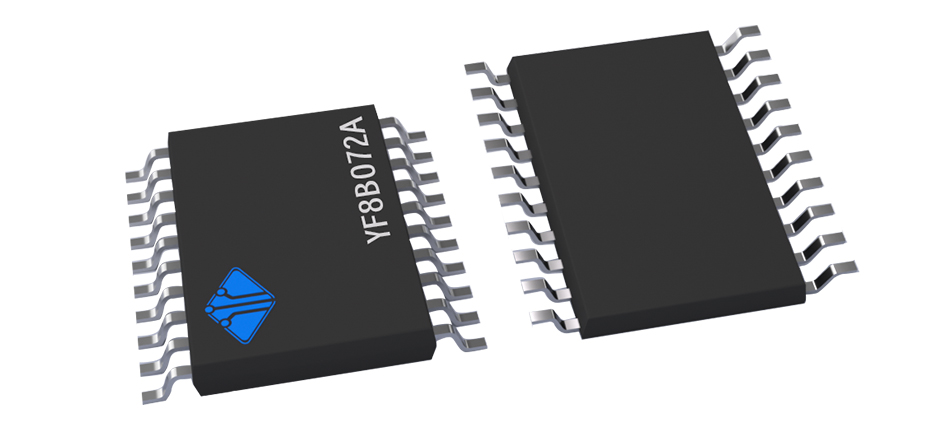

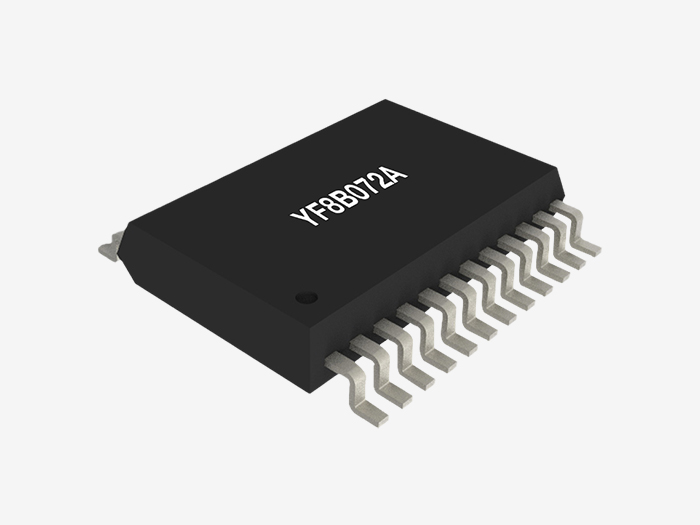

NY8B072A 提供二種封裝類型： SOP20 和 DIP20
