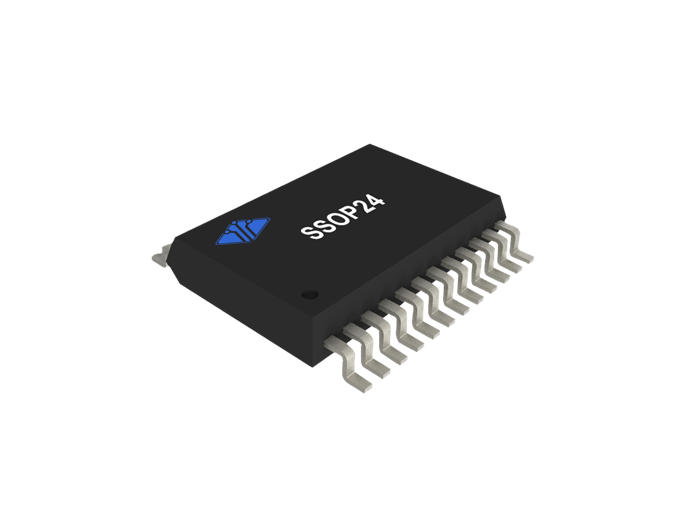

2.4G合封芯片
YHE09B系列主要包含兩個部分
● 2.4GHZ的無線收發芯片
● PY32F003-----32 位Arm Cortex處理器
服務熱線：0755-82225097
其中，YH350B是一款低成本，高集成度的 2.4GHZ的無線收發芯片，片上集成發射機，接收機，頻率綜合器，GFSK/FSK調制解調器。發射機支持功率可調，接收機采用數字擴展通信機制，在復雜環境和強干擾條件下，可以達到優良的收發性能。外圍電路簡單，只需搭配MCU以及少數外圍被動器件。YH350B傳輸GFSK/FSK信號，發射功率最大可以到 8dBm。接收機采用低中頻結構，接收靈敏度可以達到-92dBm@1Mbps / -86dBm@2Mbps。片上的發射接收FIFO寄存器可以和MCU進行通信，存儲數據。數字基帶支持 3 線SPI接口。為了提高電池使用壽命，芯片在各個環節都降低功耗，在保持寄存器值條件下，最低電流為 5uA。
PY32F003 系列微控制器采用高性能 32 位ARM Cortex-M0+內核，寬電壓工作范圍的MCU。嵌入高達 32Kbytes flash和 4Kbytes SRAM 存儲器，最高工作頻率 32MHz。包含多種不同封裝類型多款產品。芯片集成多路I2C、SPI、USART等通訊外設，1 路 12bit ADC，5 個 16bit定時器，以及 2 路比較器。PY32F003 系列微控制器的工作溫度范圍為-40℃~85℃，工作電壓范圍 1.7V~5.5V，芯片提供sleep和stop 低功耗工作模式，可以滿足不同的低功耗應用。適用于多種應用場景，例如控制器、手持設備、PC外設、游戲和GPS平臺、工業應用等。PY32F003 使用細節請查閱PY32F003 規格書。
YH350B 主要特性
l 包括射頻前端和數字基帶的單芯片解決方案。
l 超低成本、超小面積、超低價格。
l 外圍電路極為簡單。
l 最大發射功率 8dBm，支持可調。
l GFSK/FSK調制
l 1 和 2Mbps的空氣數據速率
l 1-32 字節的動態有效負載長度
l 1.9v-3.6v的供電范圍
l 3/4 線硬件SPI
l 最大 8Mbps
PY32F003 主要特性
l 32 位ARM Cortex –M0+內核。
l 最高 32Mhz工作頻率
l 最大 64Kbyte flash存儲器，最大 8Kbytes SRAM。
l 18 個I/O，均可作為外部中斷
l 一個 16bit高級控制定時器（TIM1）、4 個通用的 16 位定時器（TIM3/TIM4/TIM16/TIM17）
l 最多十個外部通道 12 位ADC模數轉換器
l 內部 4/8/16/22. 12/24MHz RC 振蕩器(HSI) 內部 32.768KHz RC振蕩器（LSI）4~32MHz晶體振蕩器（HSE）
l 工作電壓：1.7~5.5V，有sleep和stop兩種低功耗模式
l 上電/掉電復位（POR/PDR）掉電檢測復位（BOR）可編程的電壓檢測（PVD）
l 一個串行外設接口（SPI）2 個通用同步./異步收發器（USART）1 個I2C接口
l 硬件CRC-32 模塊
l
2 個比較器
l
唯一 UID
l
串行單線調試（SWD）
3 通道 DMA 控制器
